首页-产品系统-视觉测量仪-投影仪-Φ300MM(Z)立式投影仪正像

立式投影仪正像

访问次数:1209

简要描述:立式投影仪正像,
检测功能:

@快速测量工件外围尺寸,例如五金件,塑胶件
@测量钟表外壳影像尺寸
@生产车间通用外形尺寸测量
@小型加工件外形尺寸测
@测量点,线,圆,角度的位置关系
@测量外形规则,工整的各种非透明材质工件
@通过菲林与工件实际尺寸表面放大尺寸对比

  • 厂家实力

    Manufacturer Strength
  • 有效保修

    Valid Warranty
  • 质量保障

    Quality Assurance

详细介绍

品牌其他品牌价格区间面议
产地类别国产应用领域电子,冶金,航天,汽车,电气

立式投影仪正像

立式投影仪正像
检测功能:

@快速测量工件外围尺寸,例如五金件,塑胶件
@测量钟表外壳影像尺寸
@生产车间通用外形尺寸测量
@小型加工件外形尺寸测
@测量点,线,圆,角度的位置关系
@测量外形规则,工整的各种非透明材质工件
@通过菲林与工件实际尺寸表面放大尺寸对比

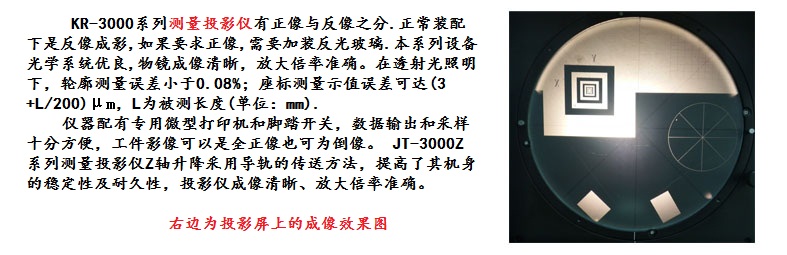

设备特征---成像效果

     KR-3000Z系列测量投影仪被广泛应用于机械、仪表、电子、轻工等行业,以及应用于院校、研究所和计量检定部门。该仪器能高效率检测各形状复杂工件的轮廊尺寸及表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等



设备型号

 JT-3015Z JT-3020Z



 金属台面尺寸(mm) 340×152 350×170
 玻璃台面尺寸(mm) 196×96 246×120
 X坐标行程(mm) 150 200
 Y坐标行程(mm) 50 100
 Z坐标行程(mm) 100(调焦)
 坐标示值误差(um) 3+L/200
 X、Y坐标数显解析度 0.0005mm



 投影屏尺寸(mm) ¢312mm,使用范围>¢300(刻有米字线)
 投影旋转范围 0~360°
 旋转角度数显解析度 1′或0.01°
 测量大高度(mm) 90


 放大倍数 10X(标配) 20X(选配) 50X(选配) 100X(选配)
 物方视场(mm) ¢30 ¢15 ¢6 ¢3
 仪器电源 110V/220V(AC),50/60Hz,总功率400W
 建议工作台尺寸及承重 (长宽高:690×350×350mm) >250kg
